Parallelepipedi e solidi composti

Parallelepipedo rettangolo

I cubi ed i parallelepipedi rettangoli si creano con l’istruzione cube. Il valore finale true o false determina una differente posizione rispetto all’origine.

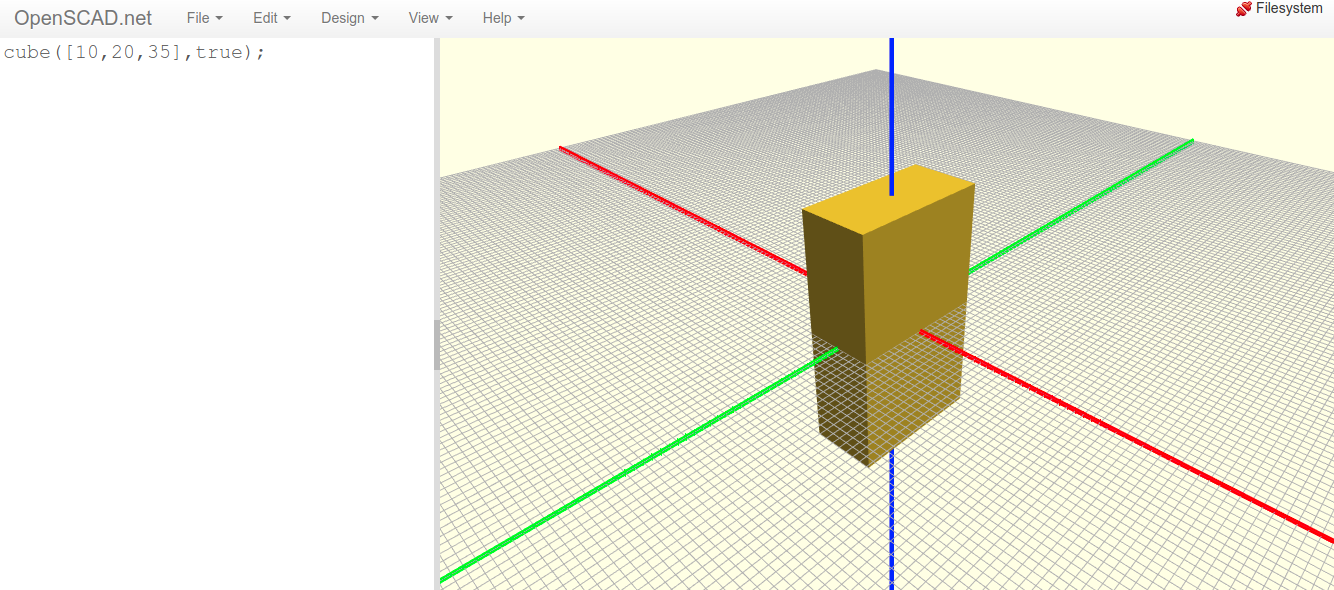

cube([10,20,35],true);

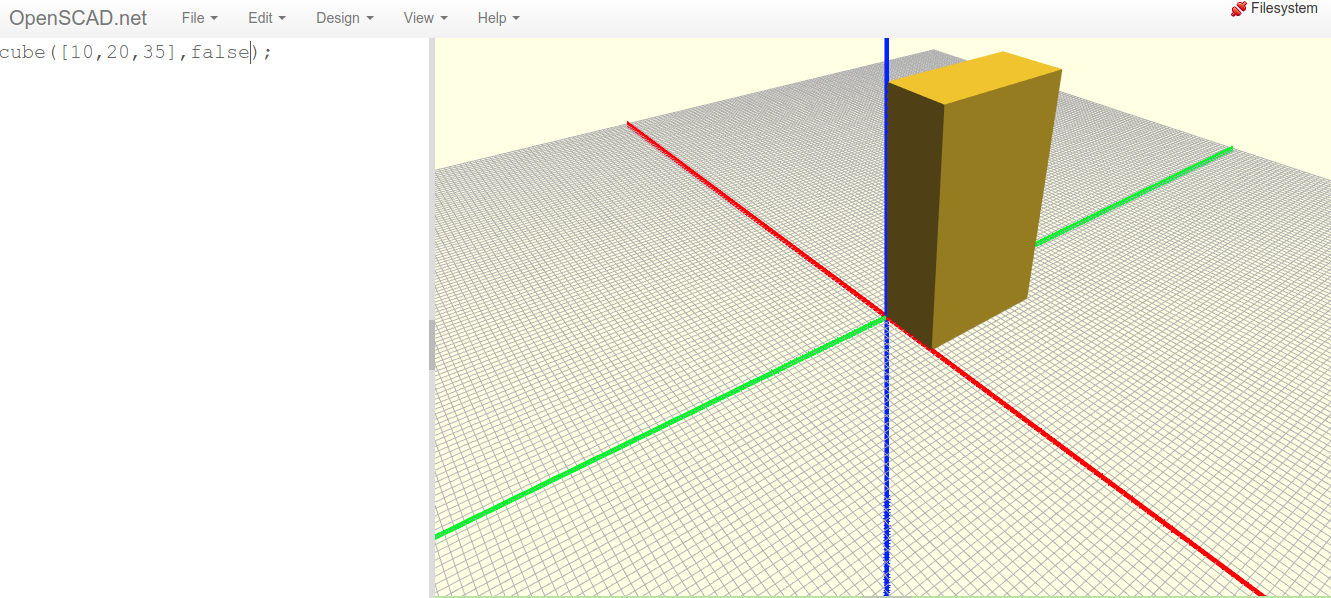

cube([10,20,35],false);

Un cubo può essere realizzato sostituendo il vettore [10,20,35] con il singolo valore del lato i.e. 10.

cube(10,false);

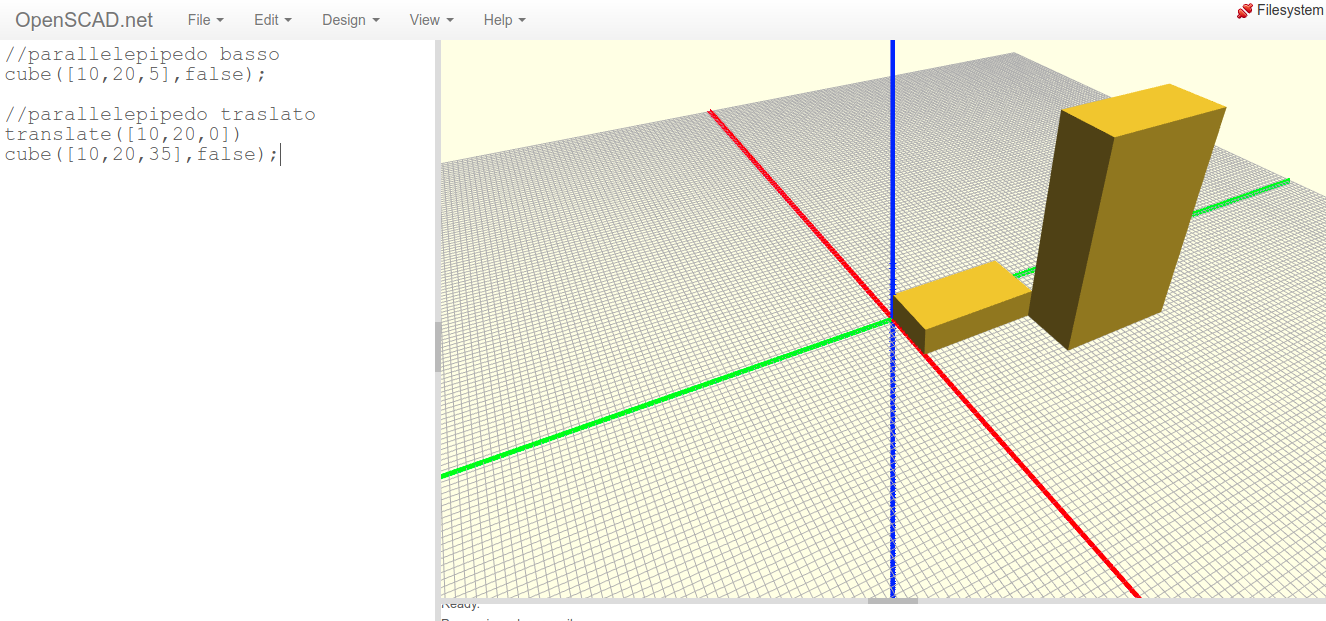

Traslazione di un solido

La traslazione avviene anteponendo il comando translate al comando solido cube.

//parallelepipedo basso
 cube([10,20,5],false);

//parallelepipedo traslato
 translate([10,20,0])
   cube([10,20,35],false);

Esempio di un solido composto

Di seguito un esempio di solido composto da tre parallelepipedi rettangoli.

//parallelepipedo basso
  cube([30,60,8],false);

//parallelepipedi traslati
  translate([0,40,0])
  cube([3,20,35],false);

  translate([27,40,0])
  cube([3,20,35],false);
