Esempi

Solido composto da parallelepipedi

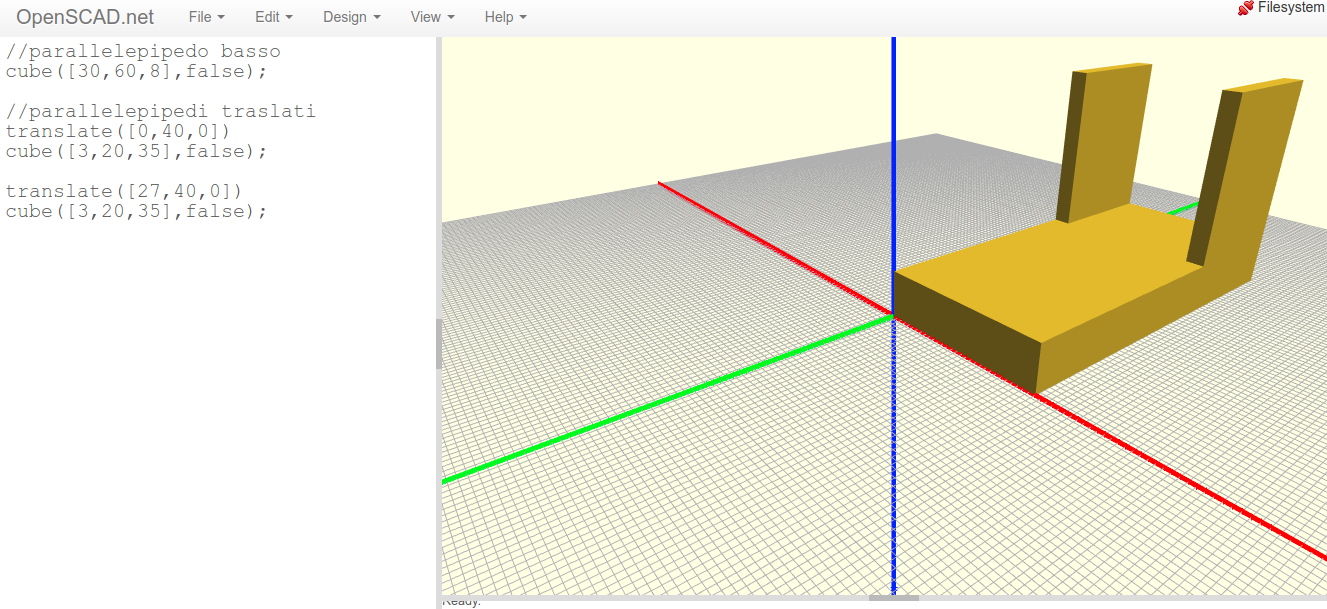

Di seguito un esempio di solido composto da tre parallelepipedi rettangoli.

//parallelepipedo basso
  cube([30,60,8],false);

//parallelepipedi traslati
  translate([0,40,0])
  cube([3,20,35],false);

  translate([27,40,0])
  cube([3,20,35],false);

Solido composto da parallelepipedi con fori

Il solido dell’esempio precedente con l’aggiunta di fori. Leggere i commenti alle istruzioni per chiarimenti.

difference(){

//è necessario unire i due solidi cube altrimenti difference() utilizzerebbe anche il secondo per eseguire le sottrazioni
union(){
//parallelepipedo basso
cube([30,60,8],false);

//parallelepipedi traslati
translate([0,40,0])
  cube([3,20,35],false);

translate([27,40,0])
  cube([3,20,35],false);
  }

// foro verticali nella base
translate([15,10,0])
  cylinder(100,3,3,true);
// foro verticali nella base
translate([15,35,0])
  cylinder(100,3,3,true);

//fori orizzontali nelle due ali verticali
//essendo abbastanza lungo il cilindro trapassa entrambe
translate([0,50,25])
rotate([0,90,0])
  cylinder(100,3,3,true);

}

Modello composto usando pezzi ripetitivi: module()

Se un modello è composto da parti identiche o simili è possibile definire un module, una procedura/funzione che contenga le istruzioni per la modellazione e che può essere richiamata quando necessario, ciò riduce la lunghezza del codice e lo rende più leggibile.

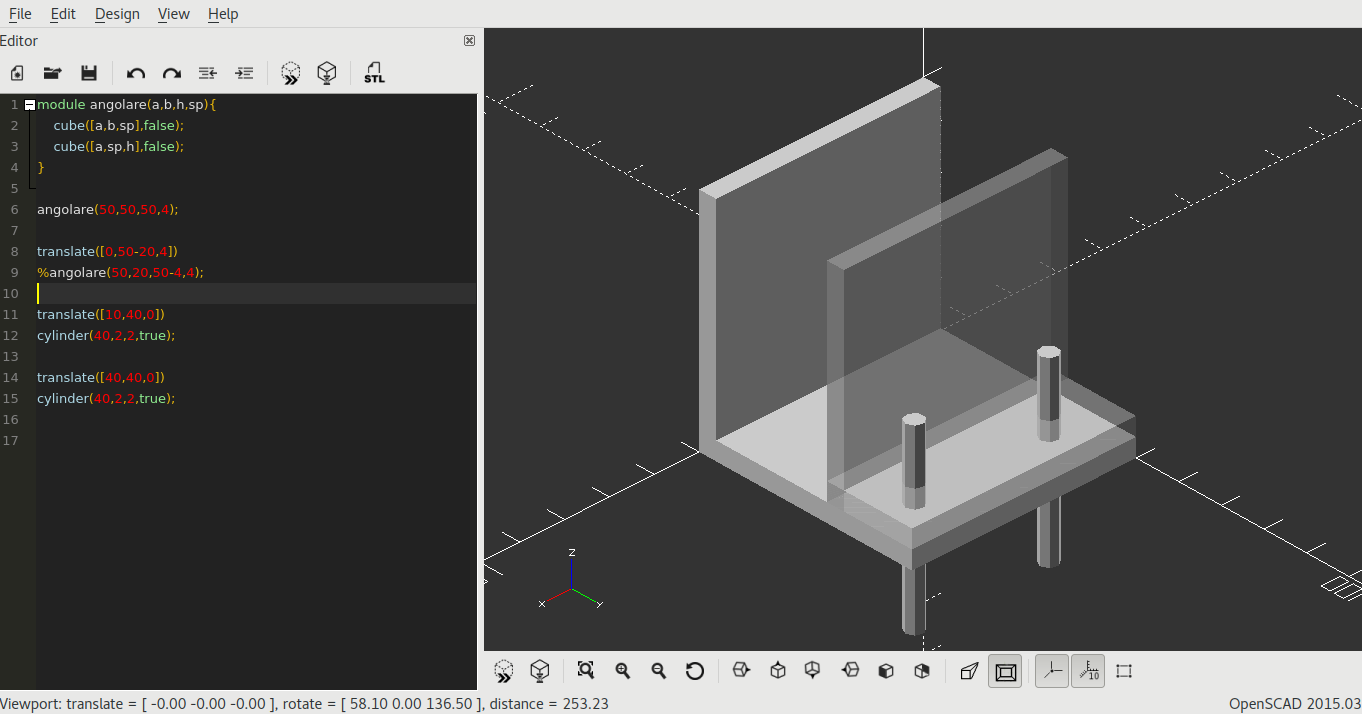

Il modello che segue è realizzato usando Openscad installato in locale e non la web-app Openscad.net usata in precedenza. Il simbolo di percentuale % rende il solido trasparente per migliorare la visualizzazione del modello in fase questa fase di progettazione.

//il modulo angolare accetta 4 parametri che ne definiscono la geometria
module angolare(a,b,h,sp){
  cube([a,b,sp],false);
  cube([a,sp,h],false);
  }

//prima chiamata al modulo per la creazione della base
angolare(50,50,50,4);

//seconda chiamata al modulo per la creazione del secondo angolare
translate([0,50-20,4])
%angolare(50,20,50-4,4);

translate([10,40,0])
cylinder(40,2,2,true);

translate([40,40,0])
cylinder(40,2,2,true);

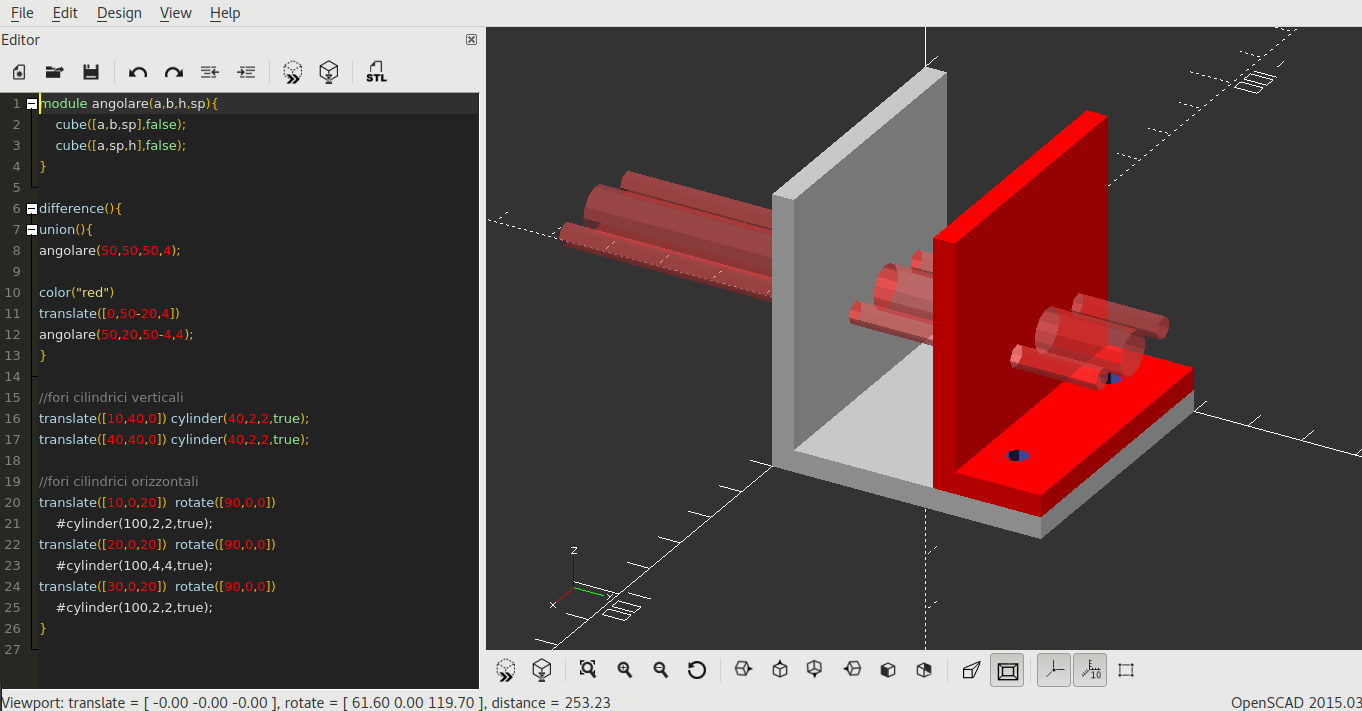

Per realizzare il pezzo correttamente forato bisognerà utilizzare i comandi difference() e union(). Nel listato che segue: * color("red") serve a migliorare la visualizzazione * % dona trasparenza al pezzo di base * # evidenzia i cilindri orizzontali Altri modificatori esistenti, ed utili durante la fase di debug, sono: * ! per evidenziare unicamente il solido preceduto da questo simbolo * * per escludere dalla visualizzazione il solido preceduto da questo simbolo
