Operazioni booleane: somma e sottrazione di solidi

Realizzazione di vuoti con il modificatore: difference()

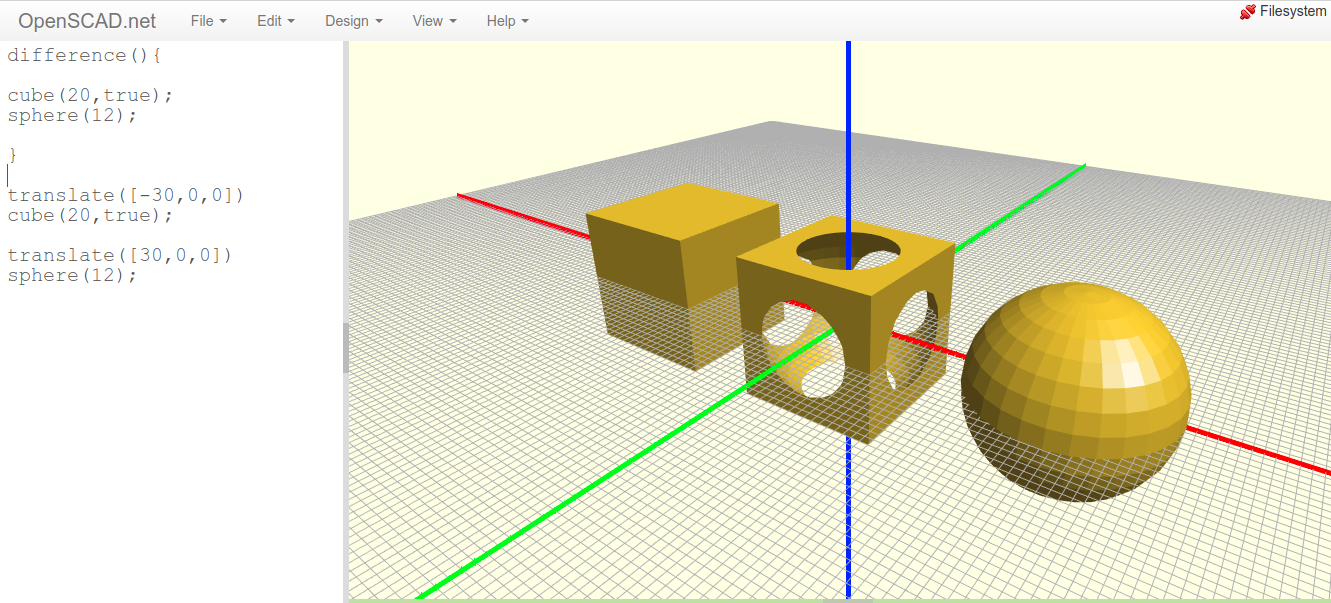

Per realizzare fori o svuotare solidi si utilizza il metodo modificatore difference(). Le parentesi graffe {…} contengono i solidi che si vuole combinare. Dal primo solido vengono sottratti quelli che seguono.

difference(){
  cube(20,true);
  sphere(12);
  }

translate([-30,0,0])
cube(20,true);

translate([30,0,0])
sphere(12);

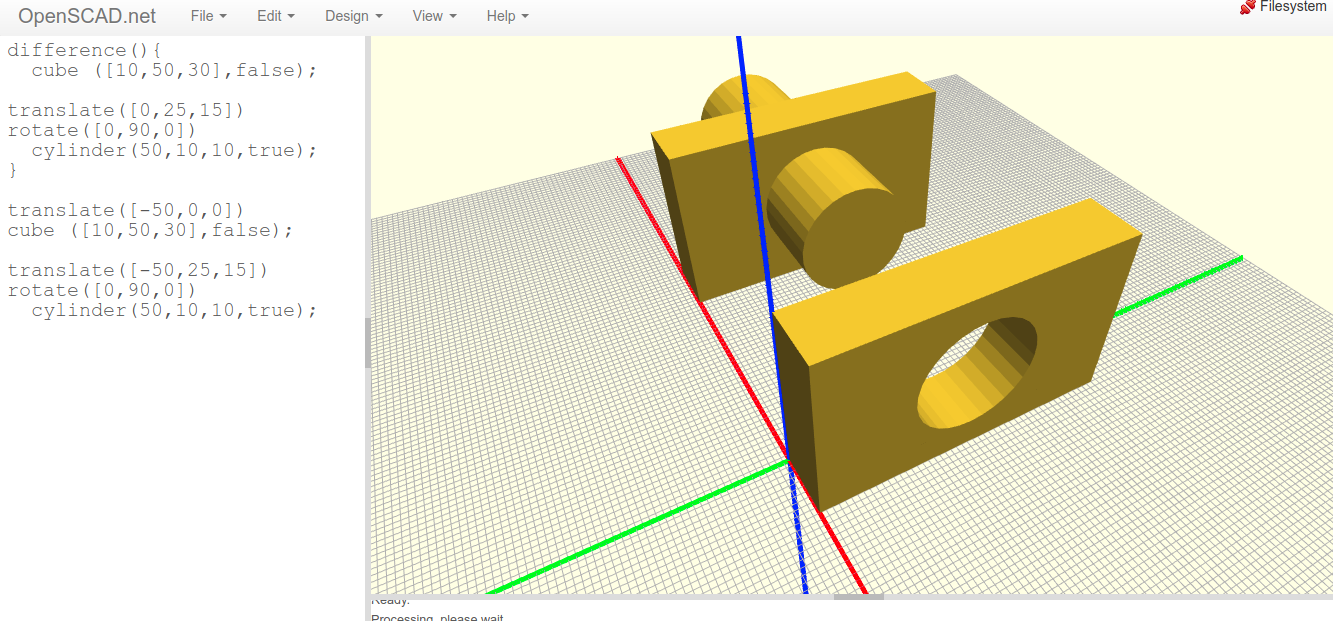

Per esempio, per realizzare fori circolari in una piastra eseguire una differenza tra un solido cube ed un cylinder opportunamente ruotato e traslato.

difference(){
cube ([10,50,30],false);

translate([0,25,15]) rotate([0,90,0])
  cylinder(50,10,10,true);
}

translate([-50,0,0])
  cube ([10,50,30],false);

translate([-50,25,15]) rotate([0,90,0])
  cylinder(50,10,10,true);

Unione tra solidi mediante il modificatore: union()

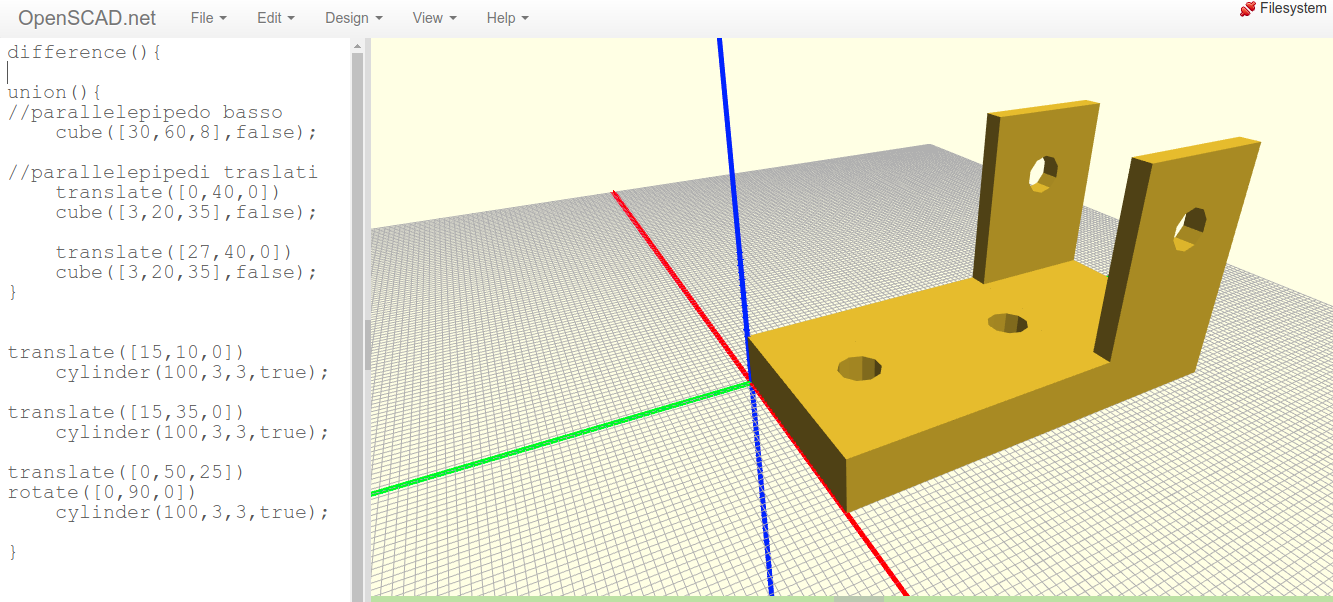

Per eseguire differenze tra gruppi di solidi talvolta è necessario utilizzare union(). Nell’esempio seguente i parallelepipedi vengo uniti per poter eseguire i fori; senza l’unione tra i primi due cube si otterrebbe una differenza tra il primo solido e tutto ciò che segue, come mostrato più in basso.

difference(){

//è necessario unire i due solidi cube altrimenti difference() utilizzerebbe anche il secondo per eseguire le sottrazioni
union(){
//parallelepipedo basso
cube([30,60,8],false);

//parallelepipedi traslati
translate([0,40,0])
  cube([3,20,35],false);

translate([27,40,0])
  cube([3,20,35],false);
  }

// foro verticali nella base
translate([15,10,0])
  cylinder(100,3,3,true);
// foro verticali nella base
translate([15,35,0])
  cylinder(100,3,3,true);

//fori orizzontali nelle due ali verticali
//essendo abbastanza lungo il cilindro trapassa entrambe
translate([0,50,25])
rotate([0,90,0])
  cylinder(100,3,3,true);

}

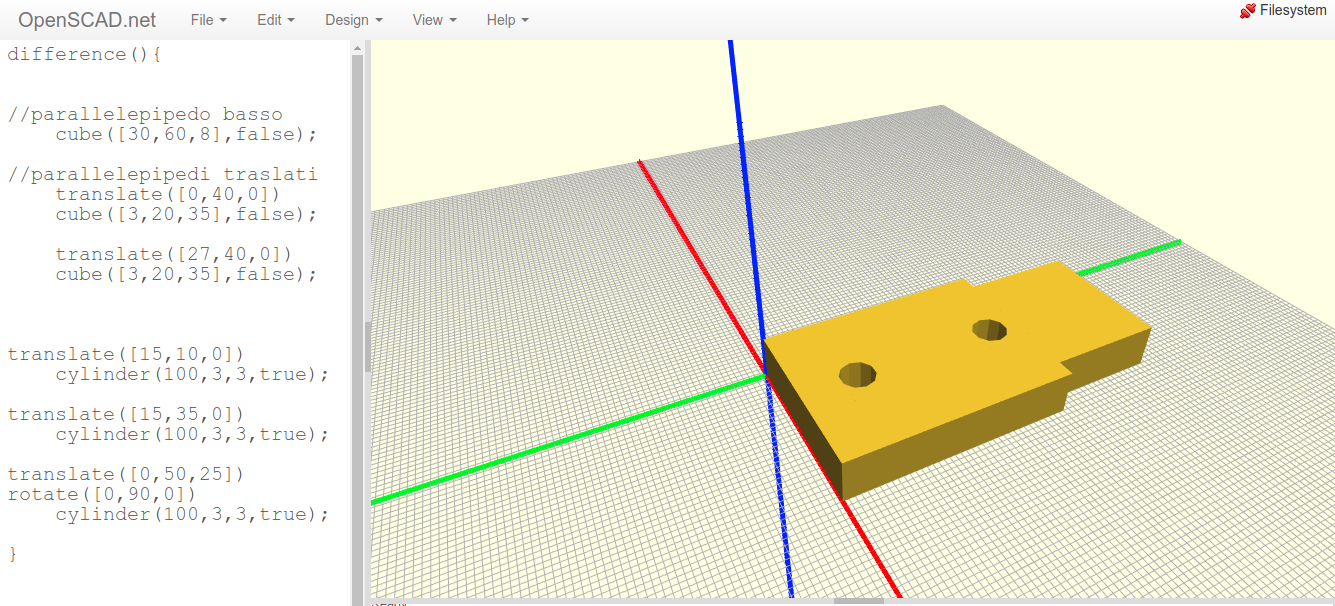

Risultato del modello eseguito senza utilizzo del modificatore union.
